Technische Daten
| Abschaltcharakteristik | unverzögert |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Energiebegrenzungsklasse | 3 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Fehlauslöseschutz | nein |
| Breite in Teilungseinheiten | 4 |
| Anzahl der abgesicherten Pole | 4 |
| Unterputzmontage | ja |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0,30 A |
| Einbautiefe | 70 |
| Bemessungsisolationsspannung Ui | 500 V |
| Polzahl (gesamt) | 4 |
| Bemessungsspannung | 400 V |
| Auslösecharakteristik | B |
| Mit Verriegelungsvorrichtung | ja |
| Verschmutzungsgrad | 2 |
| Mitschaltender Neutralleiter | nein |
| Stoßstromfestigkeit | 3 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Schutzart | IP20 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Fehlerstrom-Typ | A |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Überspannungskategorie | 3 |
| Spannungsart | AC |
| Bemessungsstrom | 13 A |
Beschreibung

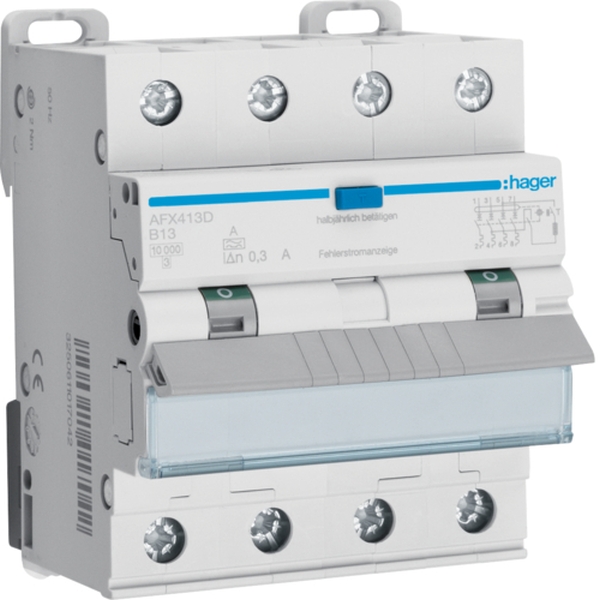

Fehlerstrom-Leitungsschutzschalter 4P 10kA B-13A 300mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
