Technische Daten
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| Einbautiefe | 70 |
| Umgebungstemperatur während des Betriebs | -25-70 °C |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Schutzart | IP20 |
| Fehlauslöseschutz | nein |
| Auslösecharakteristik | B |
| Fehlerstrom-Typ | A |
| Mitschaltender Neutralleiter | ja |
| Spannungsart | AC |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Anzahl der abgesicherten Pole | 3 |
| Unterputzmontage | ja |
| Breite in Teilungseinheiten | 4 |
| Bemessungsspannung | 230 V |
| Stoßstromfestigkeit | 3 kA |
| Bemessungsstrom | 13 A |
| Abschaltcharakteristik | unverzögert |
| Mit Verriegelungsvorrichtung | ja |
| Polzahl (gesamt) | 4 |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 Hz |
| Bemessungsfehlerstrom | 0,03 A |
Beschreibung

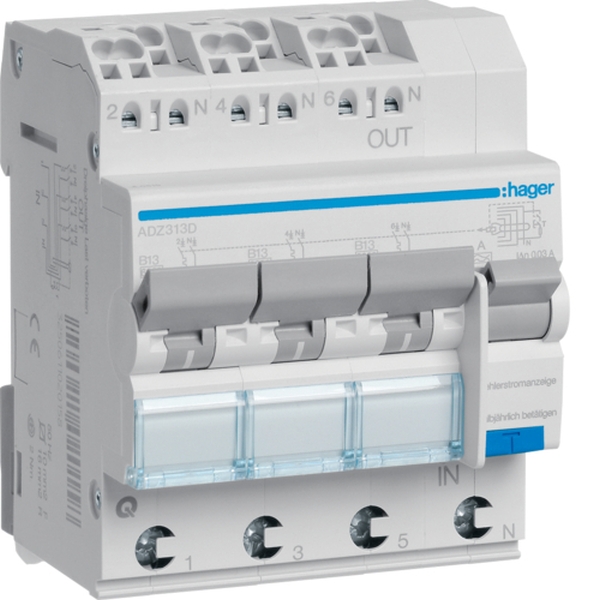

Fehlerstrom-Leitungsschutzschalter 3X 1P+N 6kA B-13A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 3 x 1-poligem Leitungsschutzschalter für 230 V Wechselstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang bis 16 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
