Technische Daten
| Unterputzmontage | ja |
| Fehlerstrom-Typ | A |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Frequenz | 50 Hz |
| Bemessungsisolationsspannung Ui | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Breite in Teilungseinheiten | 4 |
| Verschmutzungsgrad | 2 |
| Anzahl der abgesicherten Pole | 4 |
| Auslösecharakteristik | C |
| Mitschaltender Neutralleiter | nein |
| Bemessungsspannung | 400 V |
| Stoßstromfestigkeit | 3 kA |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlauslöseschutz | nein |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Überspannungskategorie | 3 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstrom | 40 A |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Polzahl (gesamt) | 4 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Schutzart | IP20 |
| Mit Verriegelungsvorrichtung | ja |
| Spannungsart | AC |
| Einbautiefe | 70 |
| Abschaltcharakteristik | unverzögert |
Beschreibung

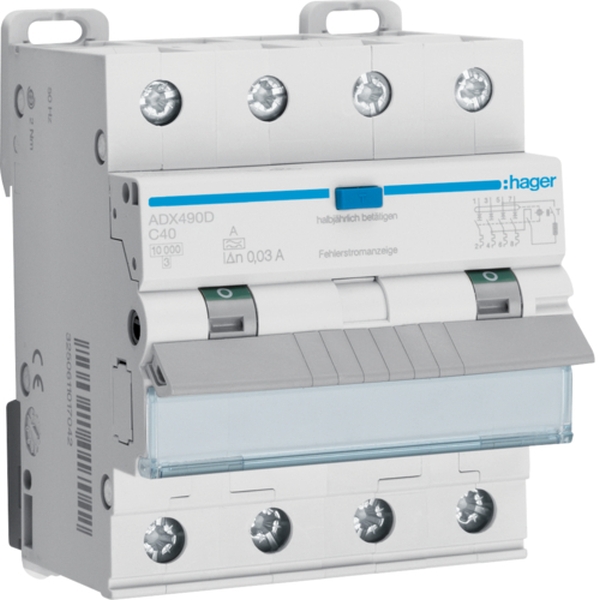

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-40A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
