Technische Daten
| Verschmutzungsgrad | 2 |
| Fehlerstrom-Typ | A |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Schutzart | IP20 |
| Anzahl der abgesicherten Pole | 4 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Mitschaltender Neutralleiter | nein |
| Spannungsart | AC |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Frequenz | 50 Hz |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Bemessungsspannung | 400 V |
| Bemessungsfehlerstrom | 0,03 A |
| Überspannungskategorie | 3 |
| Auslösecharakteristik | C |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Unterputzmontage | ja |
| Bemessungsisolationsspannung Ui | 500 V |
| Mit Verriegelungsvorrichtung | ja |
| Stoßstromfestigkeit | 3 kA |
| Polzahl (gesamt) | 4 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Abschaltcharakteristik | unverzögert |
| Breite in Teilungseinheiten | 4 |
| Bemessungsstrom | 20 A |
| Fehlauslöseschutz | nein |
Beschreibung

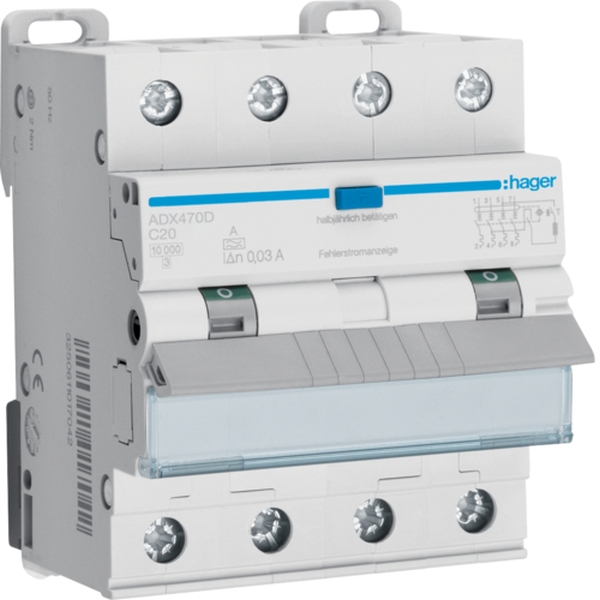

Fehlerstrom-Leitungsschutzschalter 4P 10kA C-20A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit 4-poligem Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
