Technische Daten
| Einbautiefe | 68 |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50 Hz |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsisolationsspannung Ui | 500 V |
| Überspannungskategorie | 3 |
| Mitschaltender Neutralleiter | ja |
| Spannungsart | AC |
| Bemessungsfehlerstrom | 0,03 A |
| Verschmutzungsgrad | 2 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Breite in Teilungseinheiten | 2 |
| Mit Verriegelungsvorrichtung | ja |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Bemessungsstrom | 25 A |
| Abschaltcharakteristik | unverzögert |
| Bemessungsspannung | 240 V |
| Fehlerstrom-Typ | A |
| Schutzart | IP20 |
| Auslösecharakteristik | C |
| Unterputzmontage | ja |
| Stoßstromfestigkeit | 0,25 kA |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Polzahl (gesamt) | 2 |
| Fehlauslöseschutz | nein |
Beschreibung

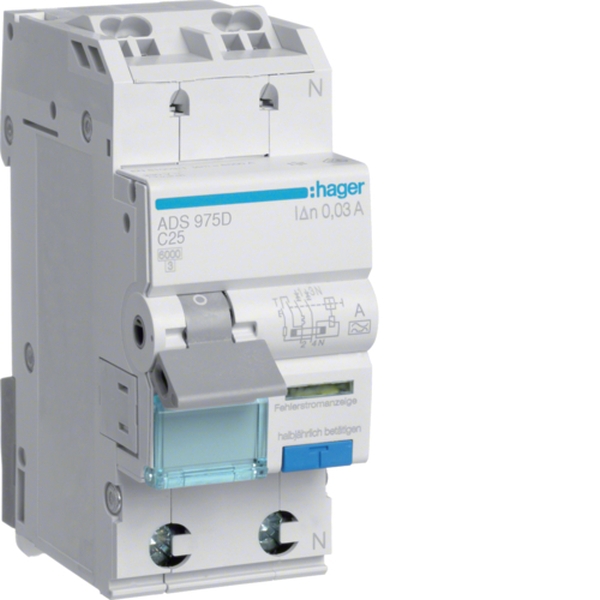

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-25A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
