Technische Daten
| Schutzart | IP20 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Breite in Teilungseinheiten | 2 |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 500 V |
| Einbautiefe | 68 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Überspannungskategorie | 3 |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Bemessungsspannung | 240 V |
| Frequenz | 50 Hz |
| Unterputzmontage | ja |
| Fehlauslöseschutz | nein |
| Verschmutzungsgrad | 2 |
| Bemessungsfehlerstrom | 0,03 A |
| Stoßstromfestigkeit | 0,25 kA |
| Anzahl der abgesicherten Pole | 1 |
| Fehlerstrom-Typ | A |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Mit Verriegelungsvorrichtung | ja |
| Mitschaltender Neutralleiter | ja |
| Bemessungsstrom | 10 A |
| Spannungsart | AC |
Beschreibung

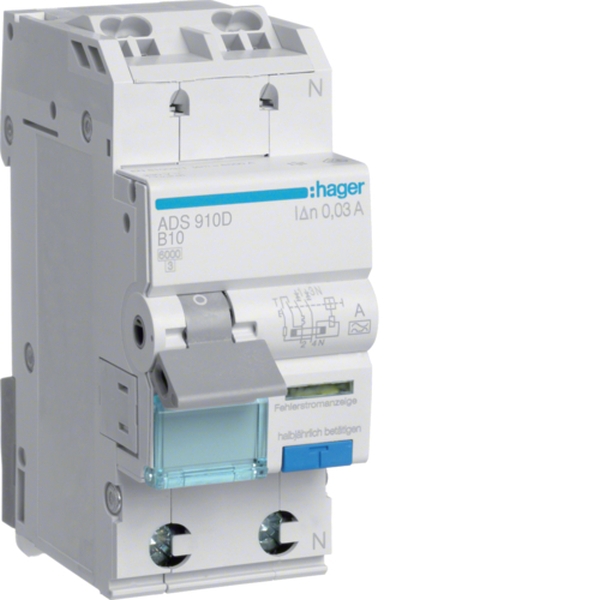

Fehlerstrom-Leitungsschutzschalter 1P+N 6kA B-10A 30mA Typ A QuickConnect. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit QuickConnect Klemme, am Abgang bis 20 A und am Zugang bis 63 A, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
