Technische Daten
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 4 |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Frequenz | 50 Hz |
| Anzahl der abgesicherten Pole | 4 |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Einbautiefe | 70 |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlauslöseschutz | nein |
| Polzahl (gesamt) | 4 |
| Spannungsart | AC |
| Fehlerstrom-Typ | A |
| Auslösecharakteristik | B |
| Mitschaltender Neutralleiter | nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Abschaltcharakteristik | unverzögert |
| Schutzart | IP20 |
| Bemessungsisolationsspannung Ui | 500 V |
| Mit Verriegelungsvorrichtung | ja |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 13 A |
| Unterputzmontage | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Stoßstromfestigkeit | 3 kA |
Beschreibung

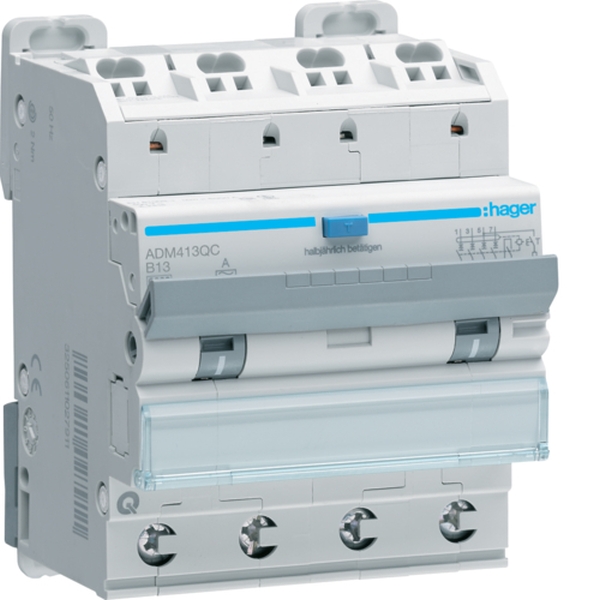

Fehlerstrom-Leitungsschutzschalter 4P 6kA B-13A 30mA Typ A QC/QB. Fehlerstrom-Leitungsschutzschalter nach DIN EN 61009-1 (VDE 0664-20) mit Überlastschutz des Neutralleiters durch 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise und einer Fehlerstromschutzschaltung im Kompaktgehäuse. QuickConnect Federsteckklemme nach DIN EN 60898-1 (VDE 0641-11), am Abgang und am Zugang, blaue Test-Taste und Fehlerstromanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund durch Hutschienenschieber oben und unten. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
