Technische Daten
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Spannungsart | AC |
| Überspannungskategorie | 3 |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 0,25 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsspannung | 240 V |
| Mitschaltender Neutralleiter | ja |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstrom | 20 A |
| Bemessungsfehlerstrom | 0,03 A |
| Auslösecharakteristik | C |
| Frequenz | 50 Hz |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Verschmutzungsgrad | 2 |
| Polzahl (gesamt) | 2 |
| Fehlauslöseschutz | nein |
| Unterputzmontage | ja |
| Schutzart | IP20 |
| Anzahl der abgesicherten Pole | 1 |
| Einbautiefe | 68 |
| Breite in Teilungseinheiten | 2 |
| Abschaltcharakteristik | unverzögert |
| Mit Verriegelungsvorrichtung | ja |
| Bemessungsisolationsspannung Ui | 500 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
Beschreibung

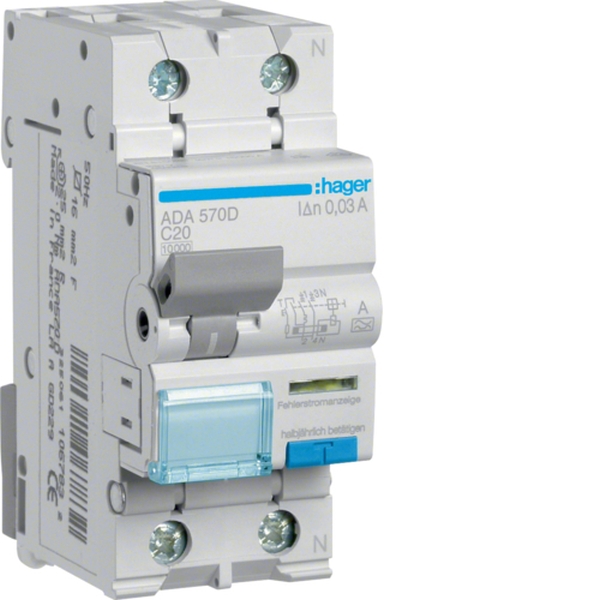

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-20A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
