Technische Daten
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Verschmutzungsgrad | 2 |
| Bemessungsspannung | 240 V |
| Einbautiefe | 68 |
| Mit Verriegelungsvorrichtung | ja |
| Stoßstromfestigkeit | 0,25 kA |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Anzahl der abgesicherten Pole | 1 |
| Unterputzmontage | ja |
| Auslösecharakteristik | C |
| Fehlauslöseschutz | nein |
| Spannungsart | AC |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Bemessungsstrom | 6 A |
| Energiebegrenzungsklasse | 3 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Breite in Teilungseinheiten | 2 |
| Bemessungsisolationsspannung Ui | 500 V |
| Fehlerstrom-Typ | A |
| Abschaltcharakteristik | unverzögert |
| Polzahl (gesamt) | 2 |
| Mitschaltender Neutralleiter | ja |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Schutzart | IP20 |
| Bemessungsfehlerstrom | 0,03 A |
| Überspannungskategorie | 3 |
Beschreibung

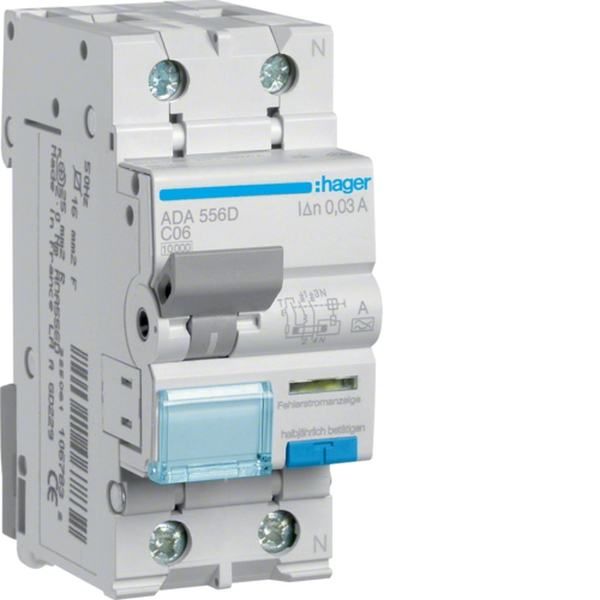

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-6A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
