Technische Daten
| Einbautiefe | 68 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1-16 mm² |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1-25 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Mitschaltender Neutralleiter | ja |
| Spannungsart | AC |
| Fehlauslöseschutz | nein |
| Umgebungstemperatur während des Betriebs | -25-40 °C |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Unterputzmontage | ja |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 240 V |
| Überspannungskategorie | 3 |
| Schutzart | IP20 |
| Stoßstromfestigkeit | 0,25 kA |
| Polzahl (gesamt) | 2 |
| Breite in Teilungseinheiten | 2 |
| Energiebegrenzungsklasse | 3 |
| Verschmutzungsgrad | 2 |
| Abschaltcharakteristik | unverzögert |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 10 kA |
| Fehlerstrom-Typ | A |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsfehlerstrom | 0,01 A |
Beschreibung

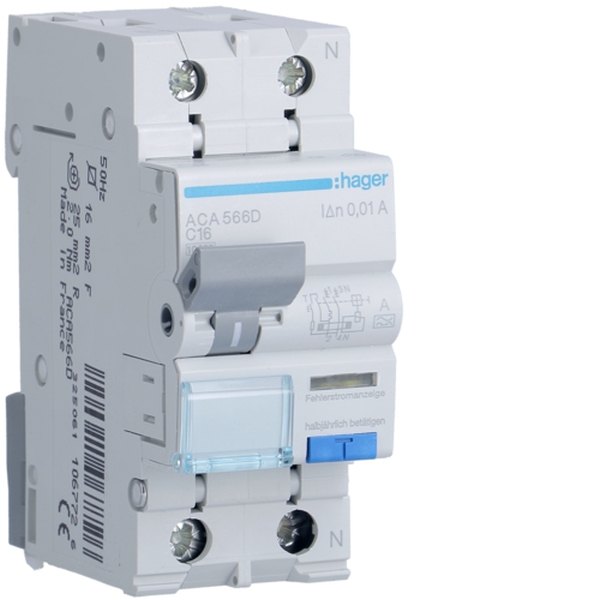

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-16A 10mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
