Technische Daten
| Bemessungsschaltstrom | 16 A |
| Steuerspannungsart 1 | AC |
| Montageart | DIN-Schiene |
| Funktion | elektronisch für Zentralsteuerung |
| Versorgungsspannung | 110..240 V |
| Breite in Teilungseinheiten | 1 |
| Frequenz der Steuerspannung 1 | 50..60 Hz |
| Max. Leuchtstofflampenlast | 1500 VA |
| Max. Schaltstrom (cos phi 0,6) | 10 A |
| Max. Glühlampenlast | 3000 W |
| Handbedienung möglich | nein |
| Einbautiefe | 60,8 mm |
| Spannungsart der Versorgungsspannung | AC |
| Steuerspannung 1 | 110..240 V |
| Anzahl der Kontakte als Schließer | 1 |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 600 VA |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 1000 VA |
Beschreibung

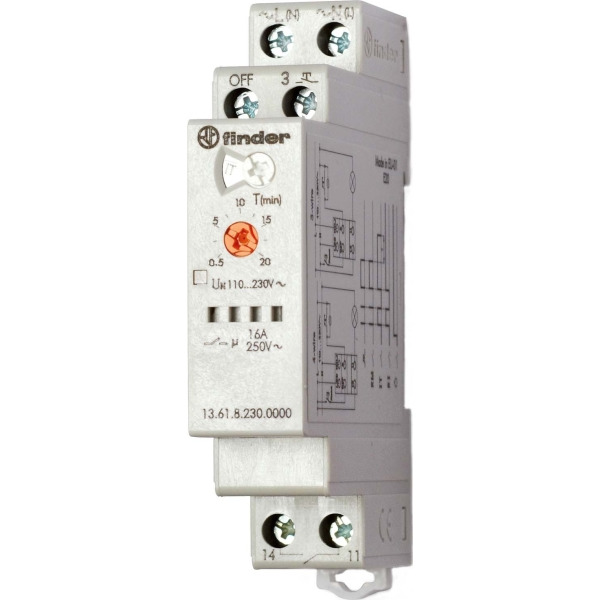

Elektronischer Stromstoßschalter, 4 Funktionen: Monostabiles Relais, Abschaltverzögerung-einstellbarer Zeitbereich 0,5 bis 20 Minuten mit vorzeitiger Ausschaltmöglichkeit über Tasterbetätigung (größer 3 s) als Zentral-AUS-Relais, Stromstoßrelais/Schalter und Dauerlicht. 1 Schließer für 16 A, Kontaktmaterial AgSnO², max. Einschaltstrom 120 A-5 ms, Lampenlasten: Glüh- und Halogenlampen 3000 W, Energiesparlampen 600 W, LED (230 V AC) 600 W, NV-Halogenlampen oder LED mit EVG 600 W, NV-Halogenlampen oder LED mit KVG 1500 W, Leuchtstofflampen mit EVG 1500 W, Leuchtstofflampen mit KVG 1000 W, Umgebungstemperatur -10 bis + 60° C., Anschlussspannung 230 V AC. Relaisschutzart IP 20
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
