Technische Daten
| Anzahl der Stellen | 7 |
| Mit Sperrcode | nein |
| Ausführung | Direktmessung |
| Nennspannung (Un) N-L | 230 V |
| Breite in Teilungseinheiten | 1 |
| Tarifausführung | Eintarif |
| Schutzart (IP) | IP20 |
| Genauigkeitsklasse | B |
| Nennstrom (In) | 5 A |
| Impulsrate | 2000 Imp/kWh (kvarh) |
| Höhe | 82 mm |
| Impulsart | S0 |
| Montageart | REG |
| Anzeigeart | digital |
| Rücklaufsperre | ja |
| Maximalstrom (Imax) | 32 A |
| Impulsausgang | optisch |
| Frequenz | 50 Hz |
| Zulassung | Measuring Instruments Directive |
| Breite | 18 mm |
| Geeicht | ja |
| Polart | 1-phasig |
| Tiefe | 58 mm |
| Energieart | Wirkleistung |
| Zählertyp | elektronisch |
| Geeignet für | Bezug |
| Ausführung der Schnittstelle | sonstige |
Beschreibung

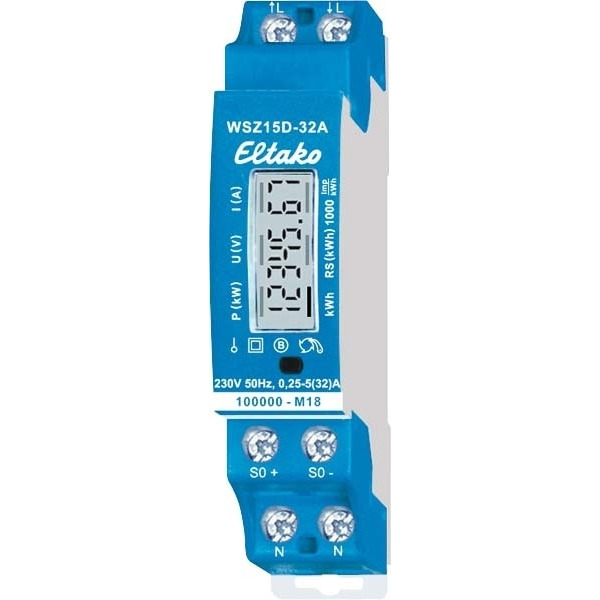

Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Es kann 1 Außenleiter mit einem Strom von bis zu 32A angeschlossen werden. Der Anlaufstrom beträgt 2OmA. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. das Distanzstück DS12 verwenden. Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Hierzu die Taste drücken. Unterhalb des Displays befindet sich eine Taste, mit welcher gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie, die Wirkenergie des rücksetzbaren Speichers sowie die Momentanwerte Wirkleistung, Spannung und Strom angezeigt werden. Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt. Fehlermeldung: Bei einem Anschlussfehler blinkt die Hintergrundbeleuchtung des Displays.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
