Technische Daten
| Max. Schaltstrom (cos phi 0,6) | 10 A |
| Anzahl der Kontakte als Schließer | 1 |
| Montageart | DIN-Schiene |
| Steuerspannungsart 1 | AC |
| Max. Leuchtstofflampenlast | 2300 VA |
| Frequenz der Steuerspannung 1 | 50 Hz |
| Max. Leuchtstofflampenlast (Duo-Schaltung) | 2300 VA |
| Max. Glühlampenlast | 2300 W |
| Funktion | sonstige |
| Max. Leuchtstofflampenlast (parallel kompensiert) | 500 VA |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 55 mm |
| Bemessungsschaltstrom | 16 A |
| Steuerspannung 1 | 8 V |
| Geeignet für Handbedienung | ja |
Beschreibung

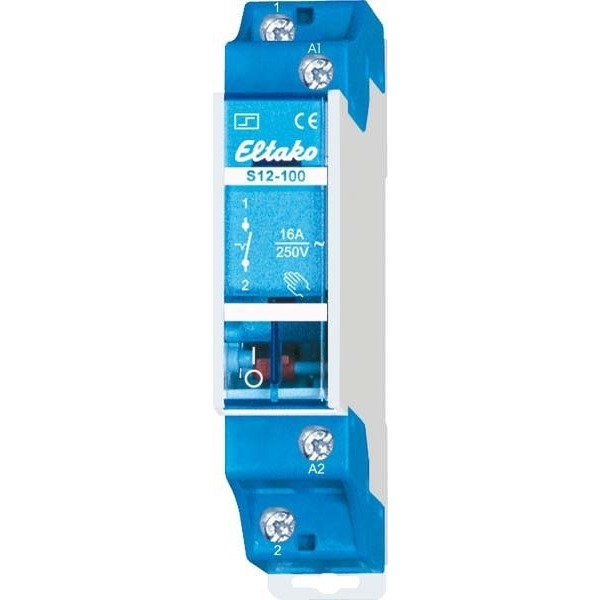

1-polig 16A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 5-6W. Kontakte: 1 Schließer. Kontaktabstand 3mm. Abstand Steueranschlüsse/Kontakt > 6mm. Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC, ES12-200-UC und ES12-110-UC verwendet werden. Deren Universal-Steuerspannung UC deckt den Spannungsbereich 12-230V AC 50-60 Hz und 12-230V DC ab.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.Bewertungen
