Technische Daten
| Mit abnehmbaren Klemmen | nein |
| Tiefe | 58 mm |
| Höhe | 58 mm |
| Breite | 36 mm |
| Max. zulässige Rückfallverzögerungszeit | 8 s |
| Spannungsart zur Betätigung | AC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Funktion Unterspannungserkennung | ja |
| Anzahl der Kontakte als Wechsler | 2 |
| Funktion Asymmetrieerkennung | nein |
| Funktion Phasenausfallerkennung | ja |
| Min. einstellbare Rückfallverzögerungszeit | 0,1 s |
| Funktion Überspannungserkennung | ja |
| Spannungsmessbereich | 230 V |
| Funktion Phasenfolgeüberwachung | ja |
Beschreibung

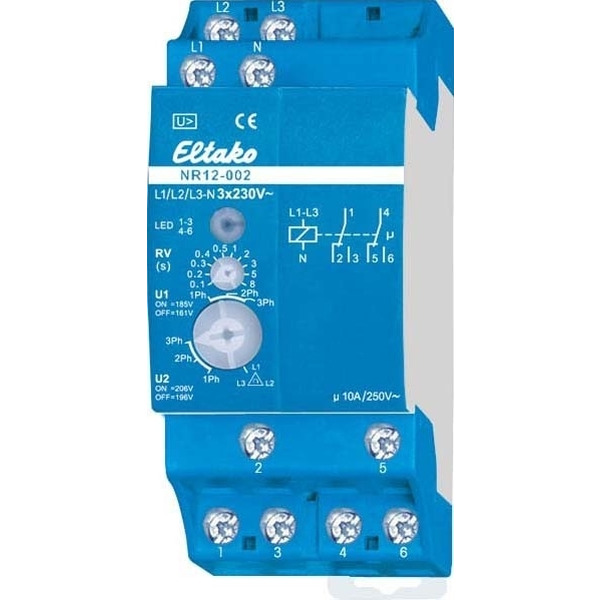

2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V AnzugsspannungU2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
