Technische Daten
| Schaltleistung Leuchtstofflampen DUO | 1000 VA |
| 1. Zeitbereich Einheit | Minuten/Stunden |
| Schaltleistung Leuchtstofflampen parallel | 500 VA |
| 1. Zeitbereich | 1 |
| Funktion | Multifunktion |
| Einbauhöhe | 18 mm |
| Spannungsart der Versorgungsspannung | AC/DC |
| Steuerspannung 1 | 8..230 V |
| Versorgungsspannung | 8..230 V |
| Schaltleistung Glühlampen | 2000 W |
| Montageart | Aufputz |
| Betätigungsart | analog mit Multifunktion |
| Anzahl der Kontakte als Schließer | 1 |
| Steuerspannungsart 1 | AC/DC |
| Frequenz der Steuerspannung 1 | 50 Hz |
Beschreibung

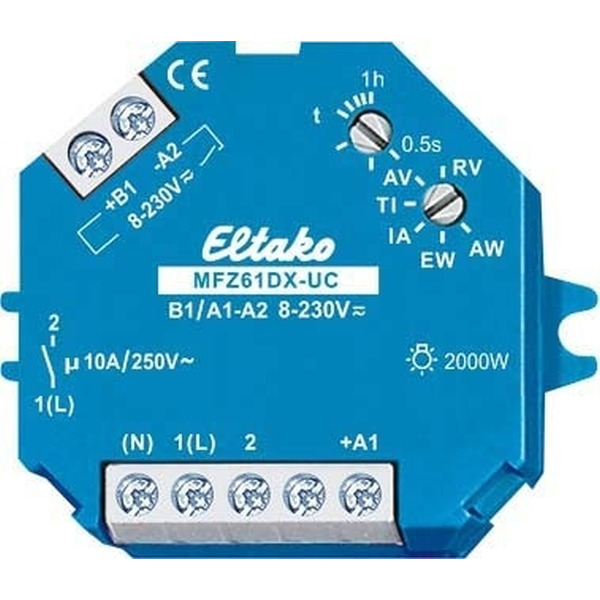

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,02-0,4 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Mit der Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,5 Sekunden und einer Stunde einstellbar. Funktionen: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. IA = Impulsgesteuerte Ansprechverzögerung. EW = Einschaltwischer. AW = Ausschaltwischer. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.Bewertungen
