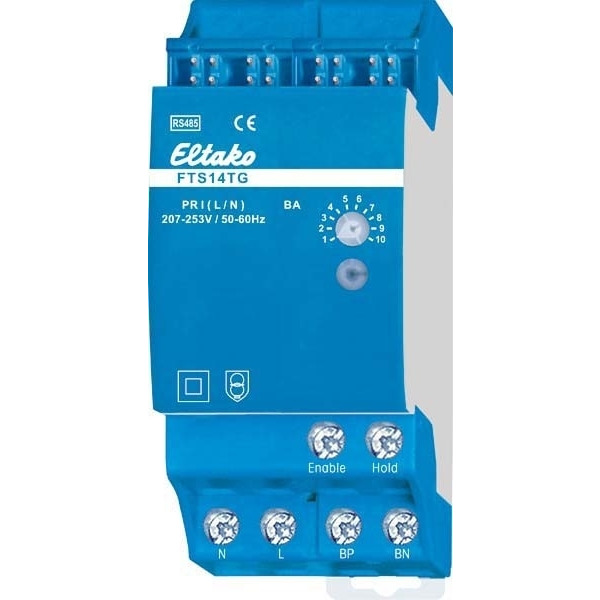

Eltako FTS14TG Taster-Gateway für FTS14-Systeme 30014061

Beschreibung

Taster-Gateway für FTS14-Systeme. Stand-by-Verlust nur 1,3 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2,5 Teilungseinheiten = 45mm breit, 58mm tief. Zur besseren Wärmeabfuhr muss auf der linken Seite eine ¿ Teilungseinheit Lüftungsabstand eingehalten werden, hierzu das beiliegende Distanzstück DS14 verwenden. Versorgungsspannung 230V. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Mit bis zu 3 Taster-Gateways FTS14TG lassen sich die Telegramme von bis zu 90 über einen 2-Draht-Tasterbus verbundenen 4-fach-Bus-Taster B4T55E bzw. Bus-Tasterkoppler FTS61BTK, FTS61BTKL und FTS61BTK/8 mit den daran angeschlossenen konventionellen Tastern einspeisen. Über nur 2 Adern erfolgt die Datenübertragung und die Stromversorgung gleichzeitig. Dadurch entfallen zahlreiche einzelne Taster-Steuerleitungen. Ein FTS14EM ist dann ggf. nicht erforderlich. Bis zu 30 Stück B4T55E, FTS61BTK, FTS61BTKL und FTS61BTK/8 können an ein Taster-Gateway FTS14TG angeschlossen werden. Über den 2-Draht-Bus erfolgt die Spannungsversorgung der angeschlossenen Geräte mit 29V DC und gleichzeitig die Datenübertragung. Bitte nur gängige Bus- oder Telefonleitungen verwenden. Der 2-Draht-Bus ist galvanisch getrennt vom Eltako-RS485-Bus. Die zulässige Gesamtleitungslänge beträgt 200m. Das dem FTS14TG beiliegende RLC-Glied muss an dem am weitesten entfernten Bus-Taster bzw. Bus-Tasterkoppler zusätzlich an die Klemmen BP und BN angeschlossen werden. Mit einem FTS14FA im Eltako-RS485-Bus werden die Tastertelegramme der angeschlossenen Geräte auch in den Eltako-Gebäudefunk gesendet.
