Technische Daten
| Visualisierung | nein |
| Breite in Teilungseinheiten | 1 |
| Ausführung | Mehrfach-Schnittstellen |
| Funk-Schnittstelle | nein |
| Schutzart (IP) | IP20 |
| Web-Server | nein |
| Bussystem Powernet | nein |
| Bussystem KNX-Funk | nein |
| Bussystem KNX | nein |
| Betriebsspannung | 12 V |
| Providerabhängig | nein |
| Mit LED-Anzeige | nein |
| Spannungsart | DC |
| Bussystem LON | nein |
| IR-Schnittstelle | nein |
| Leistungsaufnahme | 0,5 W |
| Andere Bussysteme | ohne |
| Protokoll | sonstige |
| Demontageschutz | nein |
| Funk bidirektional | ja |
| Updatefähig | nein |
| Bussystem Funkbus | ja |
| Montageart | REG |
Beschreibung

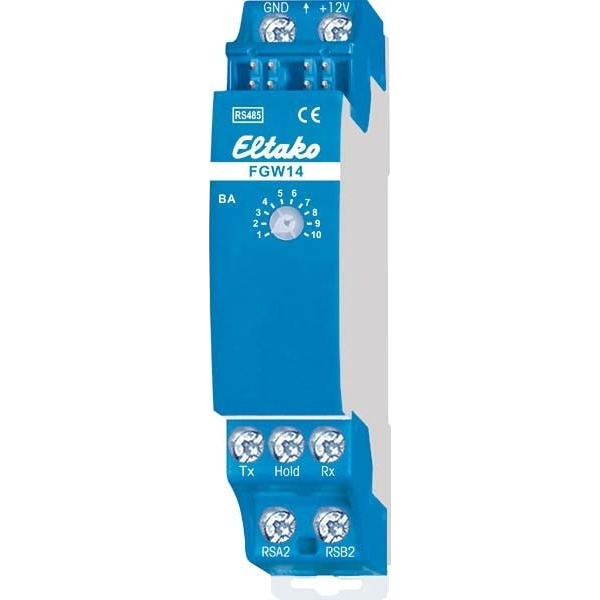

Mehrfach-Gateway. Bidirektional. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Das Gateway ist nur 1 TE breit, jedoch mehrfach verwendbar: Zum Einkoppeln von bis zu drei FEM, zur Direktverbindung über die RS232-Schnittstelle mit dem PC, zur Verbindung mit den Bus-Komponenten der älteren Baureihe 12 oder als Busverbinder von zwei RS485-Bussen der Baureihe 14. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Hold-Klemme wird mit dem FAM14 oder FTS14KS verbunden. Funk-Empfangsmodule FEM werden parallel an die Sub-Bus-Klemmen RSA2 und RSB2 sowie die Stromversorgungs-Klemmen GND und +12V angeschlossen. Bis zu 10 Taster-Eingabemodule FTS12EM werden ggf. in Reihe an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen, ggf. in Reihe mit Funk-Empfangsmodulen FEM. Die PC-Verbindung erfolgt durch Anschluss an die Klemmen Tx und Rx. Baureihe 12-Aktoren werden an die Sub-Bus-Klemmen RSA2 und RSB2 angeschlossen. Eine Hold-Verbindung gibt es hier nicht. Ein zweiter Baureihe 14-Bus wird über die Klemmen RSA2/RSB2 eingespeist. Die Einstellungen des Betriebsarten-Drehschalters BA erfolgen gemäß Bedienungsanleitung.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
