Technische Daten
| Schutzart (IP) | IP54 |
| Geeicht | ja |
| Nennspannung (Un) L-L | 400 V |
| Genauigkeitsklasse | B |
| Zulassung | Measuring Instruments Directive |
| Energieart | Wirkleistung |
| Nennspannung (Un) N-L | 230 V |
| Breite | 86 mm |
| Geeignet für | Bezug |
| Ausführung der Schnittstelle | sonstige |
| Polart | Vierleiter |
| Anzeigeart | digital |
| Rücklaufsperre | ja |
| Anzahl der Stellen | 7 |
| Maximalstrom (Imax) | 80 A |
| Tiefe | 82 mm |
| Ausführung | Direktmessung |
| Höhe | 180 mm |
| Frequenz | 50 Hz |
| Zählertyp | elektronisch |
| Nennstrom (In) | 10 A |
Beschreibung

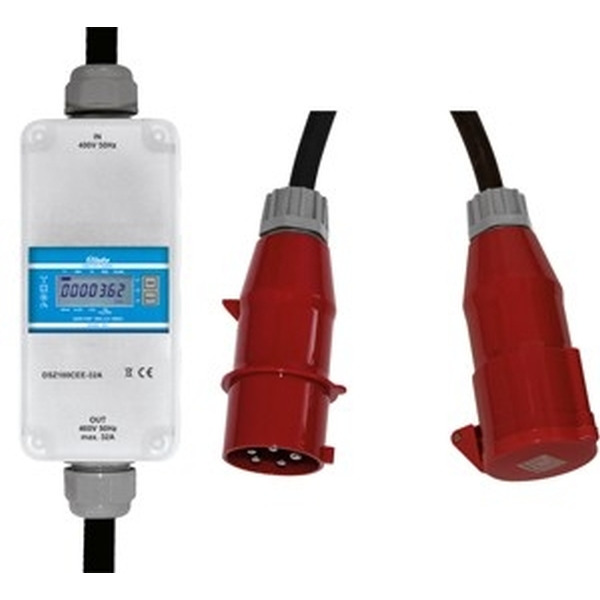

Mobiler Drehstromzähler mit CEE-Stecker 32A und CEE-Kupplung 32A. Für den Innen- und Außenbereich geeignet. Maximalstrom 32A, Stand-by-Verlust nur 0,5 Watt je Pfad. Gehäuse-Abmessungen 180x86x82mm, Anschlussleitung 1,5m (incl. Stecker und Kupplung). Genauigkeitsklasse B (1%). Dieser mobile Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von maximal nur 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Der Anlaufstrom ist 40mA. Das Display kann nur mit Stromversorgung abgelesen werden. Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt. Die Digitalanzeige hat 7 Stellen. Bis 99999,99kWh werden zwei Nachkommastellen angezeigt, ab 100000,0kWh nur noch eine. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
