Technische Daten
| Nennstrom | 8 A |
| Aufsteckbar auf Schütz | nein |
| Funktion rückfallverzögert | nein |
| Funktion blinkend mit Pause beginnend, Festzeit | nein |
| Funktion taktend mit Impuls beginnend, variabel | nein |
| Funktion taktend mit Pause beginnend, variabel | nein |
| Breite | 22,5 mm |
| Funktion ausschaltwischend | nein |
| Funktion einschaltwischend | nein |
| Funktion Impulsformend | nein |
| Funktion ansprechverzögert | ja |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24..240 V |
| Funktion blinkend mit Impuls beginnend, Festzeit | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24..240 V |
| Geeignet für Hutschienenmontage | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Höhe | 90 mm |
| Zeitbereich | 0,1..360000 s |
| Spannungsart zur Betätigung | AC/DC |
| Geeignet als Fernbedienung | nein |
| Funktion Stern/Dreieck | nein |
| Fernbedienung möglich | nein |
| Ausgänge, umschaltbar verzögert/unverzögert | ja |
| Mit Halbleiterausgang | nein |
| Mit Stecksockel | nein |
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Bemessungssteuerspeisespannung Us bei DC | 20,4..27,6 V |
| Tiefe | 71,5 mm |
| Geeignet für Frontmontage | nein |
Beschreibung

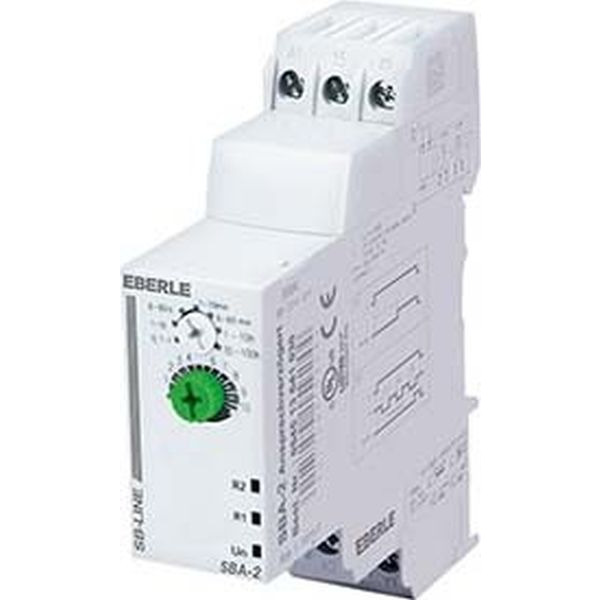

30 Anzugverzögertes Relais aus der Typenreihe SB-Line. Die Einstellung der Funktions- und Zeitbereichsauswahl erfolgt frontseitig durch rastbare Drehschalter. Die Anzeigen für den Zeitablauf, Schaltzustand und Betriebsspannung ermöglichen eine ständige Kontrolle über den Funktionszustand. Funktionsbeschreibung: nach Anlegen der Betriebsspannung und Ablauf der eingestellten Zeit zieht das Ausgangsrelais an und bleibt solange angezogen wie die Betriebsspannung anliegt. Zulassungen: UL und CSA
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
