Technische Daten
| Sekundärspannung 3 | 0 V |
| Ausgeführt als Sicherheits-Transformator | nein |
| Primärspannung 4 | 0 V |
| Breite | 121 mm |
| Sekundärspannung 5 | 0 V |
| Höhe | 131 mm |
| Primärspannung 7 | 0 V |
| Primärspannung 3 | 0 V |
| Schutzart (IP) | IP00 |
| Geeignet für Platinenmontage | nein |
| Primärspannung 6 | 0 V |
| Isolierstoff-Klasse nach IEC 85 | B |
| Tiefe | 88 mm |
| Sekundärspannung 10 | 0 V |
| Kurzschlussfest | nein |
| Sekundärspannung 7 | 0 V |
| Geeignet für Reiheneinbau | nein |
| Sekundärspannung 2 | 0 V |
| Primärspannung 5 | 0 V |
| Leiter-Material | Kupfer |
| Sekundärspannung 1 | 230 V |
| Sekundärspannung 9 | 0 V |
| Primärspannung 10 | 0 V |
| Sekundärspannung 4 | 0 V |
| Ausgeführt als Spar-Transformator | nein |
| Relative Kurzschlussspannung uk | 5,3 % |
| Ringkern | nein |
| Ausgeführt als Trenn-Transformator | nein |
| Sekundärspannung 6 | 0 V |
| Bemessungsscheinleistung | 400 VA |
| Sekundärspannung 8 | 0 V |
| Primärspannung 2 | 0 V |
| Primärspannung 9 | 0 V |
| Primärspannung 8 | 0 V |
| Primärspannung 1 | 400 V |
Beschreibung

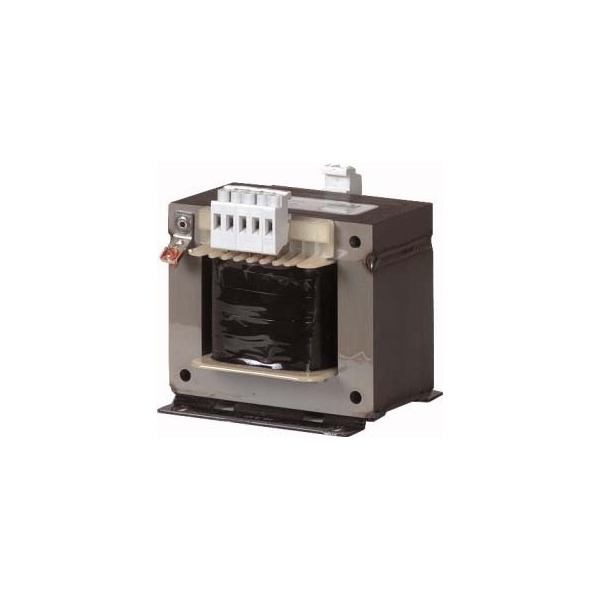

Steuertransformator, Sortiment: einphasige Steuertransformatoren ST, Grundfunktion: einphasige Steuertransformatoren STN, Nenneingangsspannung: 400 ± 5 % V, Nennausgangsspannung: 230 V, Nennleistung: 0.4 kVA, Kurzzeitleistung: 0.62 kVA, Schutzart: IP00, Normen und Bestimmungen gebaut und geprüft nach: IEC/EN 61558-2-2, VDE 0570 Teil 2-2, einsetzbar nach: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Teil 410
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
