Technische Daten
| Unterputzmontage | nein |
| Stoßstromfestigkeit | 0,25 kA |
| Anzahl der abgesicherten Pole | 4 |
| Mitschaltender Neutralleiter | ja |
| Fehlerstrom-Typ | A |
| Verschmutzungsgrad | 2 |
| Spannungsart | AC |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Einbautiefe | 75,5 mm |
| Breite in Teilungseinheiten | 4 |
| Überspannungskategorie | 3 |
| Auslösecharakteristik | C |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 4,5 kA |
| Polzahl (gesamt) | 4 |
| Frequenz | 50 Hz |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..25 mm² |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstrom | 32 A |
| Schutzart (IP) | IP20 |
| Abschaltcharakteristik | unverzögert |
| Fehlauslöseschutz | nein |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 4,5 kA |
| Energiebegrenzungsklasse | 3 |
| Umgebungstemperatur während des Betriebs | -25..40 °C |
| Bemessungsabschaltvermögen nach EN 61009 | 4,5 kA |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..25 mm² |
| Bemessungsspannung | 415 V |
| Mit Verriegelungsvorrichtung | nein |
Beschreibung

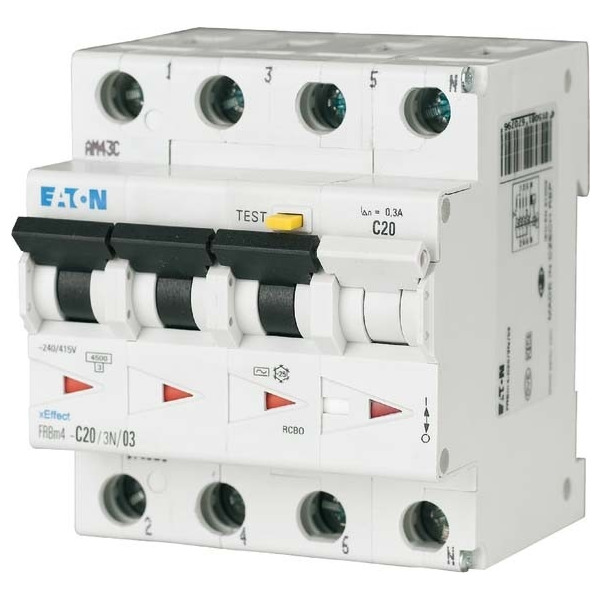

Hochwertige Fehlerstromschutzschalter/Leitungsschutzschalter Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Klemmen-Hintersteckschutz, tristabiler Rastschieber - ermöglicht Ausbau aus einem bestehenden Verschienungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40 A, Auslösecharakteristiken B, C, D, Bemessungsschaltvermögen 10 kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °CInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
