Technische Daten
| Mit Relaisausgang | ja |
| Zugehöriges Betriebsmittel (Ex ia) | nein |
| Höhe | 90 mm |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Tragschienenmontage möglich | ja |
| Unterstützt Protokoll für TCP/IP | nein |
| Anzahl der HW-Schnittstellen sonstige | 2 |
| Unterstützt Protokoll für LON | nein |
| IO-Link Master | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Grundgerät | nein |
| Funkstandard Bluetooth | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Wand-/Direktmontage möglich | ja |
| Schutzart (IP) | IP20 |
| Rack-Montage möglich | nein |
| Mit Zeitschaltuhr | nein |
| Breite | 35,5 mm |
| Versorgungsspannung bei AC 60 Hz | 20,39999999..28,8 V |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Fronteinbau möglich | nein |
| Unterstützt Protokoll für KNX | nein |
| Funkstandard WLAN 802.11 | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Redundanzfähigkeit | nein |
| Anzahl der digitalen Eingänge | 4 |
| Unterstützt Protokoll für DeviceNet | nein |
| Geeignet für Sicherheitsfunktionen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Versorgungsspannung bei AC 50 Hz | 20,39999999..28,8 V |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Erweiterungsgerät | ja |
| Versorgungsspannung bei DC | 10,19999999..28,8 V |
| Mit Display | nein |
| Unterstützt Protokoll für MODBUS | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Performance Level nach EN ISO 13849-1 | ohne |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Anzahl der digitalen Ausgänge | 4 |
| Erweiterbar | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Spannungsart der Versorgungsspannung | AC/DC |
| Unterstützt Protokoll für CAN | nein |
| Zugehöriges Betriebsmittel (Ex ib) | nein |
| Mit optischer Schnittstelle | nein |
| Funkstandard GSM | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Funkstandard UMTS | nein |
| Tiefe | 58 mm |
| Funkstandard GPRS | nein |
| Unterstützt Protokoll für ASI | nein |
| SIL nach IEC 61508 | ohne |
| Schaltstrom | 5 A |
Beschreibung

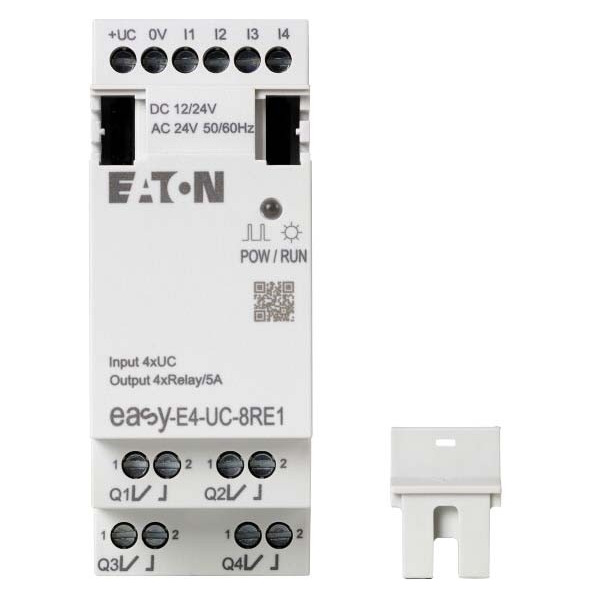

Ein-/Ausgangserweiterung für die Steuerrelais der Serie easyE4 mit einer Bemessungsbetriebsspannung von 12 VDC, 24 VDC oder 24 VAC. Diese Erweiterung stellt 4 digitale Eingänge für 12 VDC, 24 VDC oder 24 VAC, 4 Relais-Ausgänge für 12 - 250 VAC oder 12-220 VDC zur Verfügung. Die Anschlüsse erfolgen per Schraubklemme. Die Verbindung zum Steuerrelais easy-E4 oder einer anderen Erweiterung easy-E4 erfolgt mittels Verbindungsstecker easy-E4-CONNECT1 (Artikel Y7-197225) der im Lieferumfang enthalten ist.
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
