Technische Daten
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 V |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6,59999999 A |
| Bemessungsbetriebsleistung NEMA | 3,7 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Geeignet für Reiheneinbau | nein |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Beschreibung

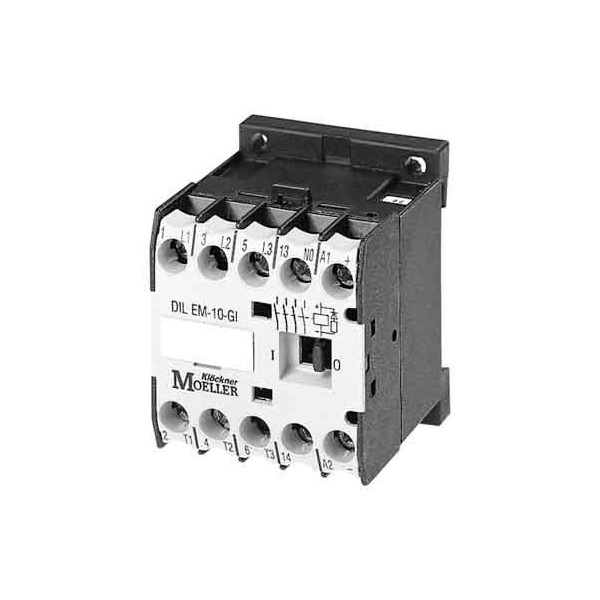

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: WechselstrombetätigungInstallationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
