Technische Daten
| Bewehrung | nein |
| Flammwidrig | nach IEC/EN 60332-1-2 |
| Kategorie | OS2 |
| Kabel metallfrei | ja |
| Mit Zugentlastung | ja |
| Chemisch beständig | nein |
| Mantel-Farbe | blau |
| Mantelmaterial | sonstige |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Halogenfrei nach EN 60754-1/2 | ja |
| Ölbeständig nach EN 60811-404 | nein |
| Spezifizierung Mantelmaterial | sonstige |
| Raucharm nach EN 61034-2 | ja |
| Anzahl der Fasern | 12 |
| Kabelgeometrie | rund |
| Funktionserhalt | ohne |
| Max. Zugfestigkeit während der Verlegung | 3 kN |
| Außendurchmesser ca. | 7,3 mm |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 146 mm |
| UV-beständig | ja |
| Einblasbar | nein |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Ader-Art | zentrale Bündelader |
| Gewicht | 55 kg/km |
| Faser-Anzahl je Ader | 12 |
| Kabel längswasserdicht | ja |
| Kabel querwasserdicht | nein |
| Mit Nagetierschutz | ja |
| Geeignet zur Verlegung im Erdreich | ja |
| Faserart | Singlemode 9/125 |
Beschreibung

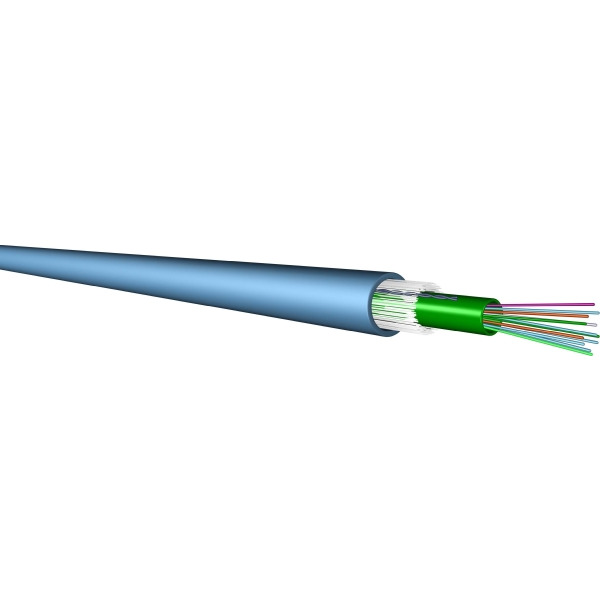

LWL-Installationskabel UCFibre I/O CT LSHF 3.0kN 12 SM2D BL Artikel-Nr. 60011299 DIN VDE Bezeichnung: U-DQ(ZN)BH ZB 12E9 OS2 3kN LWL-Kabel als zentrale mit Gel gefüllte Bündelader-Ausführung für die strukturierte Verkabelung mit 12 -Fasern Singlemode OS2. Das Kabel ist UV-beständig, metallfrei, längswasserdicht und nagetiergeschützt mit einer Zugfestigkeit von 3.0kN. Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1IEC 60754-2
IEC 61034 und Eurobrandklasse Eca. Verwendung im Innen- und Außenbereich, sowohl in direkter Erdverlegung (in entsprechendem Sandbett) als auch im Rohr und als flammwidriges Kabel im Innenbereich. Die zentrale Anordnung der Fasern erlaubt einen kostengünstig und dünnen Kabelaufbau. Das LWL-Kabel übertrifft die Anforderungen nach EN 50 173-1, ISO 11801 2 nd edition, IEC 60794-2. Faser Qualität: Singlemode OS2 Anzahl der Fasern: 12 Zugkraft: 3000 N Euroklasse: Eca DoP Nr.: 1003947 Einsatzbereiche: Innen/Außen Zentralelement: mit Gel gefüllte Bündelader 4 bis 24 Fasern Farbe: blau Außen Durchmesser: 7,5 mm Kabelmantel: Mantel aus halogenfrei, flammwidrigen Material Artikelnummer: 60011299 EAN: 8430220457902
