Technische Daten
| Befestigungsart | schrauben |
| RAL-Nummer | 9003 |
| Gehäuse geschirmt | ja |
| Farbe | weiß |
| Mechanische Kodierung | nein |
| Anschlussart | LSA |
| Designfähig | ja |
| Abschlusswiderstand | nein |
| Unterputz | nein |
| Auslassrichtung | schräg |
| Steckverbindertyp | 2x RJ45 8(8) |
| Separater Erdungsanschluss | nein |
| Aufputz | ja |
| Mit Textfeld | ja |
| Kanaleinbau | nein |
| Farbkodierung | ja |
| Geeignet für Anzahl Buchsen/Kupplungen | 2 |
| Mit Buchsen/Kupplungen | nein |
| Mit Staubschutz | ja |
| Buchsen geschirmt | ja |
| Montageart Schirmanschluss | Schraube |
| Kategorie | 6 |
| Bodentank/Unterflurmontage | nein |
| Separate Kabelzugentlastung | ja |
Beschreibung

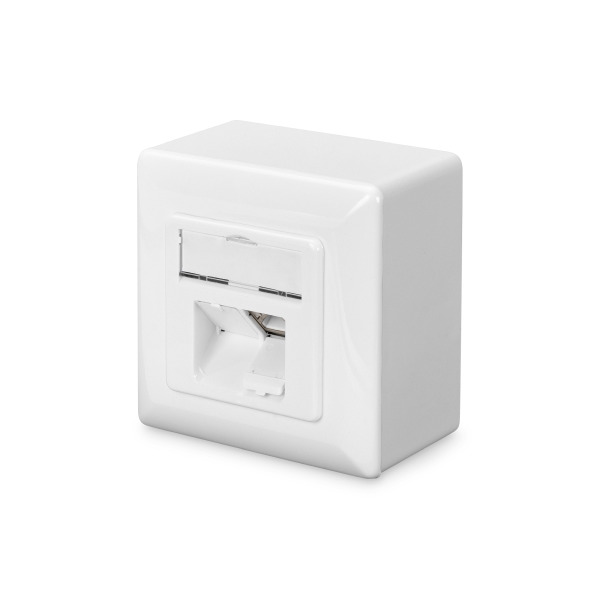

Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.Die geschirmten CAT 6 Datenanschlussdosen von DIGITUS® sind zertifiziert nach CAT 6 EIA/TIA 568 und ISO/IEC 11801, EN 50173. Kabelinstallation erfolgt über LSA-Leisten, farbcodiert nach EIA/TIA 568 B bei horizontaler Kabeleinführung. Alle Datenanschlussdosen von DIGITUS® sind erhältlich als Unterputz-oder Aufputzversion.
Technische Details:
- Übertragungseigenschaft: Kategorie 6
- Anwendungsbereiche: Bis zu 250 MHz, 1GBase-T
- Normen: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
- Generelle Eigenschaften:
- Geeignet für den Einbau im Brüstungskanal, Unterputz & Aufputz
- RJ45-Buchsen, 8P8C
- Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B
- Integrierte Zugentlastung für Installationskabel
- Komplettschirmung der RJ45-Buchsen und der LSA-Leisten durch voll umschließendes Metalldruckguss-Gehäuse
- Zugentlastender 40°-Buchsenwinkel für Rangierkabel
- Zentralplatte: 50 x 50 mm
- Rahmen: 80 x 80 mm
- Zentralplatte mit integrierten Staubschutzklappen
- Designfähig zu den gängigen Schalterprogrammen
- Technische Eigenschaften:
- Material Gehäuse: Metalldruckguss-Gehäuse
- Material RJ45-Buchse: ABS UL 94V-0
- Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 #x3BC; vergoldeter Kontakt
- RJ-45-Schirmung: Vernickeltes Bronze
- LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
- Leiterplatte: FR4, UL 94V-0
- Physikalische Eigenschaften:
- Einsteckkraft: 30N max. (IEC 60603-7-5)
- Zugbelastung: 7,7 kg zwischen Buchse und Stecker
- Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
- Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
- Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
- Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
- Isolationswiderstand: > 500 MOhm
- Kontaktwiderstand: < 20 MilliOhm
- Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
- Nicht Kompatibel mit R&M freenet Patchkabel
Lieferumfang:
- Datendose
- Installationsanleitung
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
