Technische Daten
| Nennableitstoßstrom (8/20) | 12,5 kA |
| Prüfklasse Typ 2 | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Signalisierung am Gerät | optisch |
| Mit Fernmeldekontakt | nein |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Schutzart (IP) | IP20 |
| Max. Ableitstoßstrom (8/20) | 25 kA |
| Montageart | Hutschiene TH35 |
| Anzahl der Leiter (ohne Erde) | 2 |
| Netzform DC | ja |
| Baugröße | 3 TE |
| Max. PV-Spannung | 1000 V |
| Kurzschlussfestigkeit (Isccr) | 10 kA |
| Schutzpegel | 4 kV |
Beschreibung

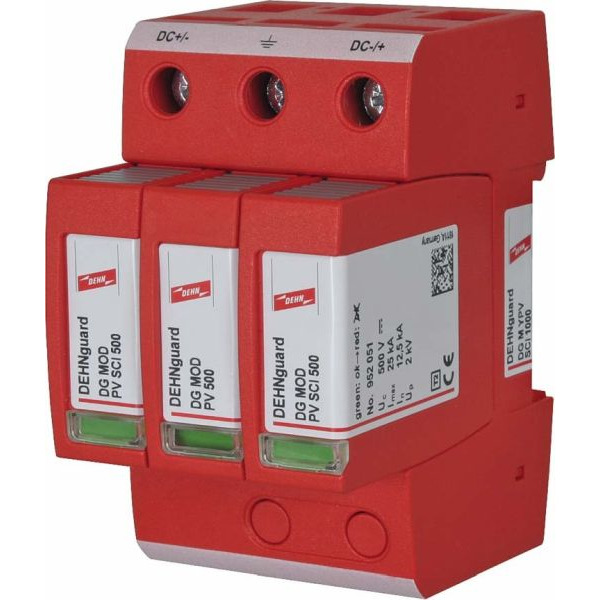

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
