Technische Daten
| Geeignet für Außengebrauch | nein |
| Anzahl der Reihen | 3 |
| Materialstärke Tür/Deckel | 2 |
| Oberfläche | pulverbeschichtet |
| Materialstärke Gehäuse | 1,5 |
| Schutzklasse | II |
| Anzahl der Öffnungen für Flanschplatten | 6 |
| Montageart | Aufputz |
| Art der Abdeckung | Tür |
| Breite (mm) | 800 |
| Tiefe (mm) | 210 |
| Transparenter Deckel/Tür | nein |
| Schutzart (IP) | IP43 |
| Schutzart (NEMA) | sonstige |
| Nennstrom (A) (In) | 400 |
| Mit Schloss | nein |
| Einbautiefe (mm) | 190 |
| Mit Montageplatte | nein |
| Anzahl der Module | 1 |
| Ausführung Deckel | ohne |
| Funktionserhalt | ohne |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |
| Geeignet für Blitzschutz | ja |
| Schlagfestigkeit | IK09 |
| Breite in Teilungseinheiten | 36 |
| Art der Tür | Doppel |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Anzahl der Leitungseinführungen | 240 |
| Höhe (mm) | 1100 |
| Anbaumöglichkeit | ja |
| Innentiefe (mm) | 190 |
Beschreibung

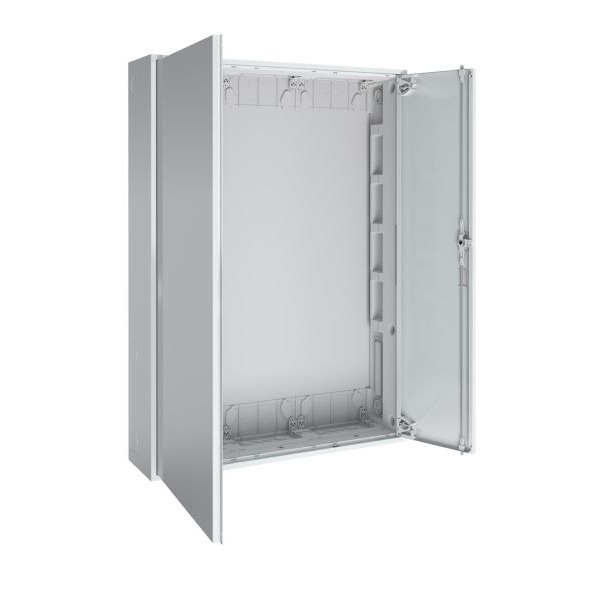

Wandgehäuse,210mm tief,schutzisoliert Y,Außenmaße BxHxT (mm) 800 x1100 x210,Breite 3,Höhe 7,PLE 252,Wandgehäuse,210mm tief,Schutzklasse II (Baureihe S),Schutzklasse I (Baureihe SV),Schutzart: IP43,Für Geräte bis 400?A,Montage Unterputz,Aufputz und teilversenkt mit,Innenbefestigung oderAußenbefestigung,Breiten: 300,550,800,1050,1300?mm,Höhen: 500,650,800,950,1100,1250,1400?mm,Tiefe: 210?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 36 bis 540,Material: 1mm Stahlblech (Gehäuse und Tür),pulverbeschichtet,Beidseitig vorgeprägt für Sammelschienendurchführung 300 x80 ?mm,und Verschraubung M50,Leitungseinführungen 2K-Membranflansch unten und oben je 35 xpro Feld,Kombinierbar waagerecht und senkrecht,Tür innenliegend,rechts oder linksAnschlagbar,ohne Werkzeug,demontierbar und justierbar mit Öffnungswinkel 110°,Verschluss,serienmäßig plombierbar,3-Punkt-StangenverschlussAb 1250 ?mm,Bauhöhe bzw,2-türigerAusführung,Vorbereitet für den Einbau von standardisierten Modulbausätzen,auf NT-Trägerprofilen oder für durchgehende Montageplatten,DIN EN 61439-1 (VDE0660 Teil 600-1),
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
