Technische Daten
| Querschnitt | 16 |
| Bemessungsdauerstrom Iu | 80 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Max. Bemessungsbetriebsspannung Ue | 690 |
| Länge | 214 |
| Polzahl | 12 |
| Geeignet für Geräte mit N-Leiter | nein |
| Geeignet für Anzahl Geräte | 4 |
| Ausführung des elektrischen Anschlusses | Stift |
| Teilungsmaß | 17.5 |
| Bemessungsstoßspannung | 4.5 |
| Bemessungskurzzeitstromfestigkeit Icw | 25 |
| Bedingter Bemessungskurzschlussstrom Iq | 25 |
| Geeignet für Geräte mit Hilfsschalter | nein |
Beschreibung

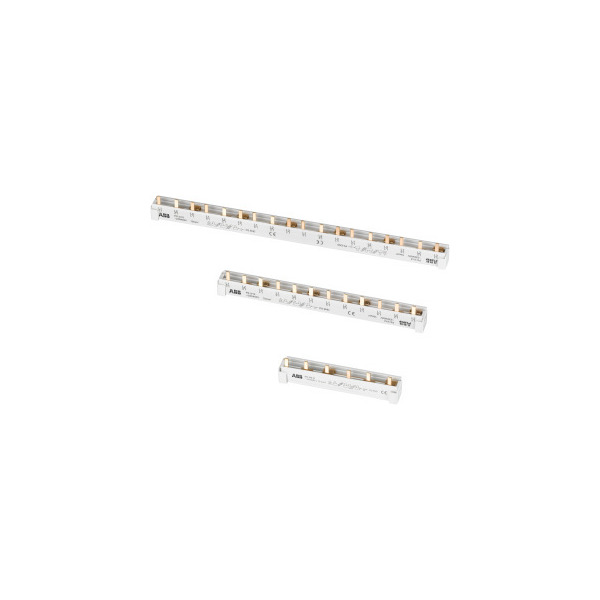

R1612 ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
