Technische Daten
| Bedingter Bemessungskurzschlussstrom Iq | 25 |
| Geeignet für Anzahl Geräte | 29 |
| Querschnitt | 10 |
| Länge | 1020 |
| Polzahl | 58 |
| Geeignet für Geräte mit N-Leiter | nein |
| Bemessungskurzzeitstromfestigkeit Icw | 25 |
| Isoliert | ja |
| Teilungsmaß | 17.6 |
| Ausführung des elektrischen Anschlusses | Stift |
| Anzahl der Phasen | 2 |
| Max. Bemessungsbetriebsspannung Ue | 690 |
| Geeignet für Geräte mit Hilfsschalter | nein |
| Bemessungsdauerstrom Iu | 63 |
| Bemessungsstoßspannung | 4.5 |
Beschreibung

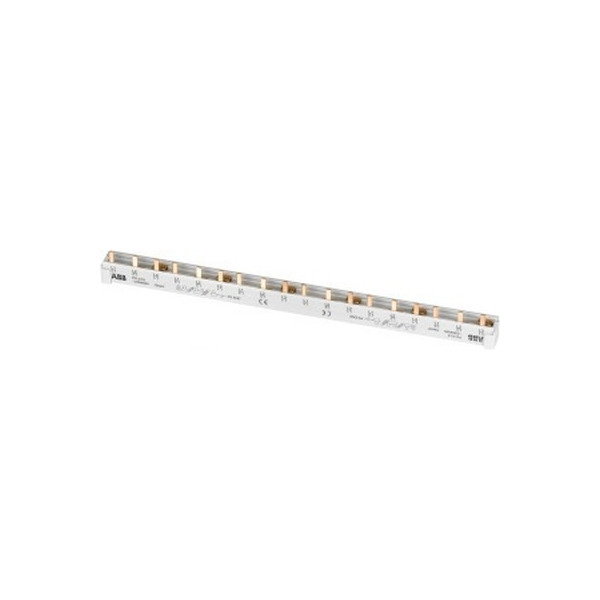

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
