Technische Daten
| Netzform sonstige | nein |
| Höchste Dauerspannung AC | 275 |
| Netzform TN-C-S | nein |
| Baugröße | 2 TE |
| Prüfklasse | Typ 1 und 2 |
| Netzform TN-S | ja |
| Netzform DC | nein |
| Polzahl | 2 |
| Nennspannung AC | 230 |
| Netzform IT | nein |
| Montageart | Hutschiene 35 mm |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Netzform TN | nein |
| Blitzstoßstrom (10/350) | 12.5 |
| Netzform TN-C | nein |
| Schutzpegel | 1.3 |
| Netzform TT | ja |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 |
Beschreibung

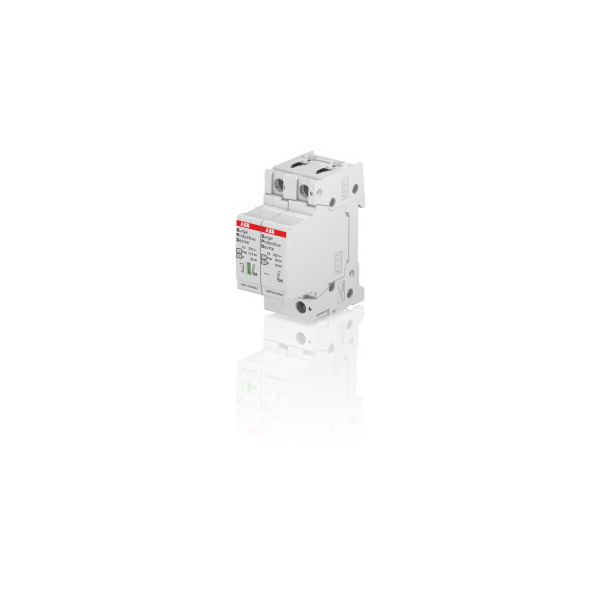

R1300 Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit ?TS? mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit ?Reserve-Varistor? (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
