Technische Daten
| Anzahl der Schließer | 4 |
| Bemessungsbetriebsspannung | 220 - 400 |
| Bemessungsbetätigungsspannung | 230.0 - 230.0 |
| Anzahl der Teilungseinheiten | 3 |
| Schieber für Handschaltung | nein |
| Bemessungsbetriebsstrom | 40 |
| Spannungsart der Betätigungsspannung | AC/DC |
| Spannungsart der Betriebsspannung | AC/DC |
| Schutzart (IP) | IP20 |
| Zusatzeinrichtungen möglich | ja |
| Gebrauchskategorie | 7 |
| Einbautiefe | 58 |
Beschreibung

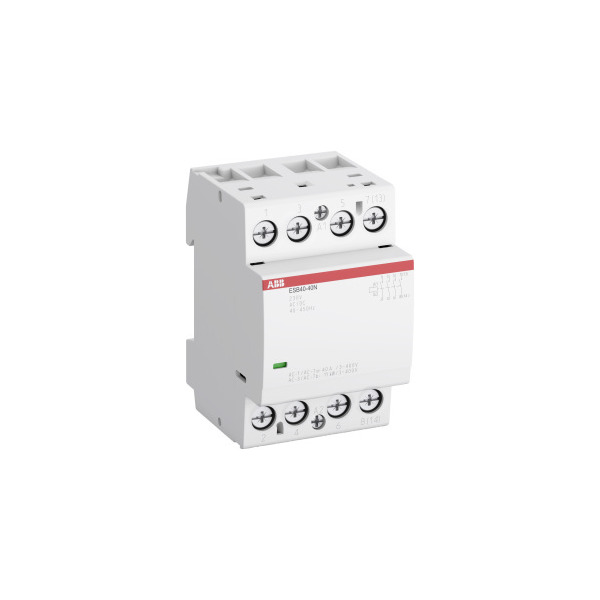

4-polige Schütze ESB40..N mit 54 mm Baubreite steuern 3-phasige Lasten bis 40 A (Ö-Kontakte bis 30 A) und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment. ESB40..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
