Technische Daten
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsspannung | 400 |
| Mitschaltender Neutralleiter | ja |
| Bemessungsfehlerstrom | 0.03 |
| Polzahl (gesamt) | 4 |
| Bemessungsabschaltvermögen nach EN 60898 | 6 |
| Energiebegrenzungsklasse | 3 |
| Frequenz | 50/60 Hz |
| Stoßstromfestigkeit | 0.25 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 10 |
| Auslösecharakteristik | B |
| Geeignet für Unterputz-Installation | nein |
| Überspannungskategorie | 3 |
| Spannungsart | AC |
| Bemessungsstrom | 32 |
| Breite in Teilungseinheiten | 4 |
| Fehlerstrom-Typ | A |
| Einbautiefe | 69 |
| Schutzart (IP) | IP2X |
| Verschmutzungsgrad | 2 |
| Fehlauslöseschutz | nein |
Beschreibung

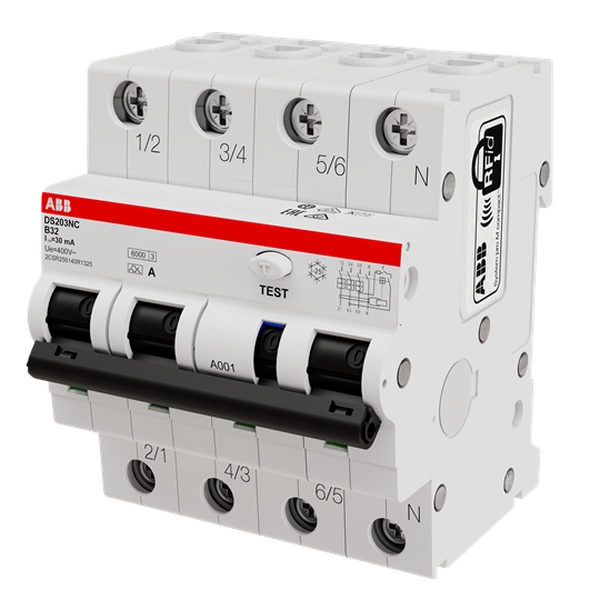

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n ? 30 mA) und Brandschutz (mit I?n ? 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3polig geschützt (LS), 4polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden.Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
