Technische Daten
| 1. Ausgangsspannung | 24.0 - 24.0 |
| Höhe | 91 |
| Bemessungsversorgungsspannung bei AC 50 Hz | 90 - 264 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Kurzschlussfest | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Breite | 89.9 |
| Nennwert Ausgangsspannung 1 | 24 |
| Tiefe | 57.5 |
| Leistungsabgabe | 100 |
| Einbauhöhe | 91 |
| Einbaubreite | 89.9 |
| Ausgangsspannung geregelt | ja |
| Geeignet für Reiheneinbau | ja |
| Max. Ausgangsstrom 1 | 4.2 |
| Ausgangsspannung einstellbar | nein |
| Schutzart (IP) | IP20 |
| Leistungsaufnahme | 11 |
| Tragschienenmontage möglich | ja |
| Nennwert Ausgangsstrom 1 | 4.2 |
| Breite in Teilungseinheiten | 5 |
| Bemessungsversorgungsspannung bei AC 60 Hz | 90 - 264 |
Beschreibung

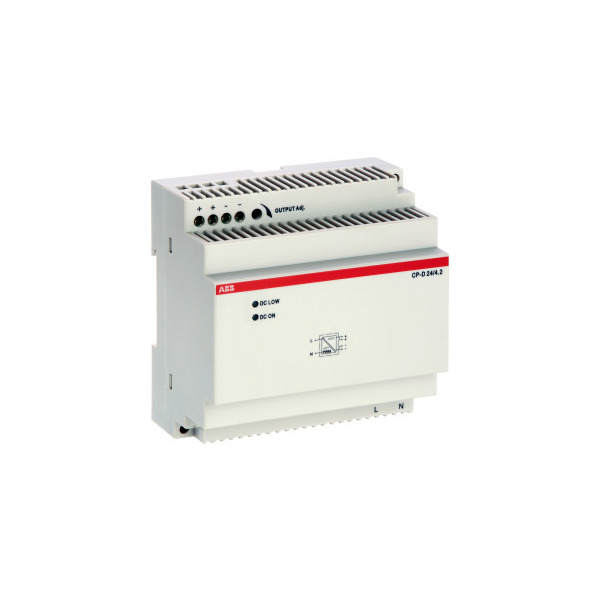

R0400 Die modularen Netzteile in MDRC-Bauweise der Baureihe CP-D (modulare DIN-Schienenkomponenten) können optimal in Verteiler installiert werden. Diese Baureihe umfasst Geräte mit Ausgangsspannungen von 12 V DC und 24 V DC bei einem Ausgangsstrom von 0,42 A bis 4,2 A. Dank des hohen thermischen Wirkungsgrads und der damit verbundenen niedrigen Verlustleistung und niedrigen Erwärmung können die Geräte ohne Zwangskühlung betrieben werden. Alle Geräte haben eine U/I-Ausgangskennlinie (Fold-forward-Verhalten). Die Netzteile der Baureihe CP-D sind gemäß allen geltenden internationalen Normen zugelassen.
Datenblätter
Installationshinweis
Bei einem nicht steckerfertigen elektrischen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkkraft durchgeführt werden. Bitte beachte auch die Gebrauchsanweisung.
Für weitere Informationen zum Installationshinweis gemäß § 13 NAV klicke hier.
